RESISTANCE

1 Description

Les résistances sont des composants à deux pattes qui permettent de réduire l'intensité du courant dans un circuit, comme le fait un robinet avec le débit de l'eau.
Elles sont constituées de mélanges de carbone, de film de métal ou de fil résistif, et sont dotées de deux fils de connexion.
On symbolise les résistances par resistance leur valeur est exprimée en ohm symbolisé par Ω.
La taille de la résistance varie ainsi que sa forme voir ci-dessous.
 resistance
La plus petite ( à droite ) fait 1/4 de Watt et la plus grosse 50W.

2 Déterminer sa valeur

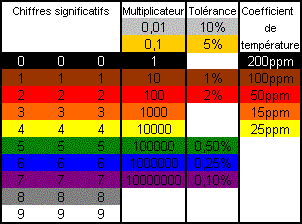

La valeur de la résistance peut être écrite littéralement dessus ou codée par des anneaux de couleurs, dans ce cas on utilise le tableau suivant pour déchiffrer la valeur.
 code couleur
Pour les résistances qui n'ont que quatre bagues il ne faut pas utiliser le troisième chiffre indicatif et le coefficient de température

2.1 Exemple

resistance
La première bague est grise donc le premier chiffre est : 8
La deuxième est rouge donc le second chiffre est : 2
La troisième  est orange donc le coefficient multiplicateur est : 1000
donc la valeur est de 82000 Ω ou 82KΩ
La dernière bague est Or donc la tolérance est : 5%
on est donc en présence d'une résistance de 82KΩ précise à 5%, sa valeur réelle peut donc être comprise entre 77,9KΩ et 86,1KΩ
