TRANSISTOR

Définition

Le transistor est un composant électronique utilisé comme interrupteur ou amplificateur.
Il est constitué de 3 broches: l'émetteur (E), le collecteur (C) et la base (B).
Le courant qui va circuler entre l'ématteur et le collecteur va être proportionnel au courant de la base.
Il existe deux type de transistor bipolaire les NPN et les PNP

Les symboles du transistor sont:
npn pour les NPN
pnp pour les PNP

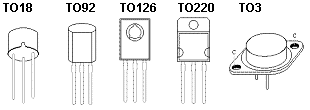

Les transistors ont des boitiers diferents comme dans l'image suvante
boitier

Fonctionnement

Dans le cas du NPN, le courant passe du collecteur vers l'émetteur si un courant est appliqué à la base
alors que dans un PNP, le courant passera de l'émetteur vers le collecteur si un courant négatif est appliqué à la base
Le courant de collecteur sera égal au courant de base multiplié par le facteur d'amplification du transistor apellé gain en courant ou ß.
Donc tant que Ic=ß*Ib le transistor fonctionne en amplification, c'est ce que l"on cherche dans les amplificateurs
Mais on peut utiliser le transistor en commutation dans ce cas Ic<ß*Ib
